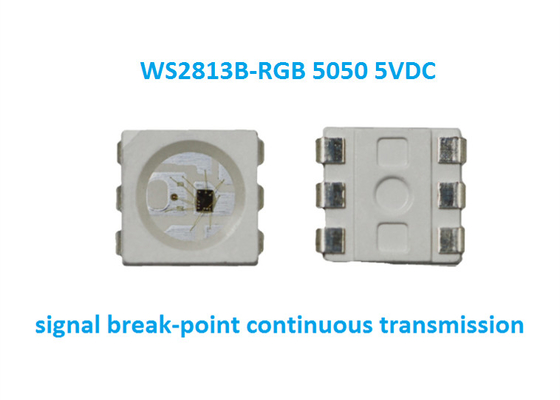

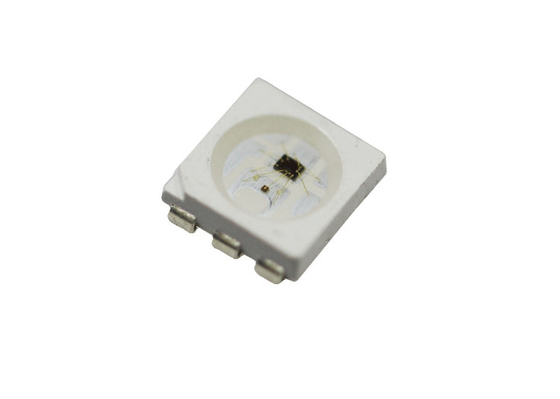

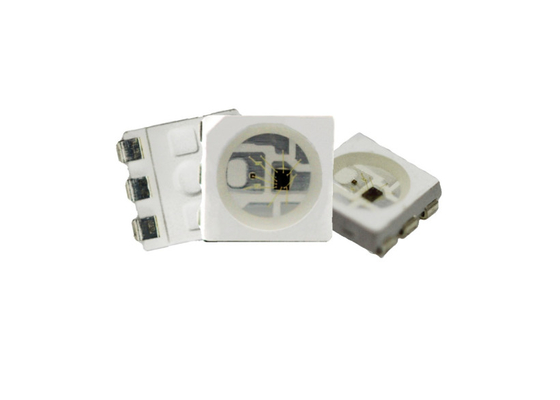

Ws2813 RGB 5050 SMd 5V LED CHip 5V Điện áp làm việc tín hiệu điểm ngắt truyền liên tục LED

Ws2813 RGB 5050 SMd 5V LED CHip 5V Điện áp làm việc tín hiệu điểm ngắt truyền liên tục LED

Đặc điểm và lợi ích của WS2813B Nguồn ánh sáng LED tích hợp điều khiển thông minh,

• Vòng điều khiển và chip RGB được tích hợp trong một bộ phận 5050, để tạo thành một điểm điều khiển bên ngoài.
• Bảo vệ kết nối ngược thông minh. Các thành phần sẽ không bị hư hại khi nguồn cung cấp năng lượng 5V được đảo ngược.
• Sử dụng mạch định hình lại tín hiệu tích hợp để đạt được hình dạng hình sóng tín hiệu và không có sự biến dạng hình sóng của tín hiệu.
• Mức độ màu xám của mỗi pixel là 256 cấp, đạt được màn hình đầy màu 256 * 256 * 256 = 16777216 và tần số làm mới đạt đến 2KHz.
• Giao diện chuỗi, nhận dữ liệu và giải mã chỉ phụ thuộc vào một đường tín hiệu.
• Phiên bản dây tín hiệu kép, tín hiệu điểm ngắt truyền liên tục.
• Bất kỳ hai điểm khoảng cách hơn 2M tín hiệu truyền mà không có bất kỳ mạch tăng. l Khi tốc độ làm mới là 30fps, số cascade là ít nhất 1024 pixel.
• Truyền dữ liệu với tốc độ lên đến 800Kbps.
• Độ ổn định màu sắc tốt, độ tin cậy, hiệu quả chi phí cao.
• Không cần thêm các thành phần, ngay cả chất điện.

Ứng dụng,

• Điện tử tiêu dùng
• Các lĩnh vực chiếu sáng cảnh quan
• Các sản phẩm ngoại vi máy tính, thiết bị trò chơi và thiết bị máy móc vv

Mô tả chung,

WS2813B-V5/W là một nguồn ánh sáng LED điều khiển thông minh mà mạch điều khiển và chip RGB được tích hợp trong một
gói của 5050 thành phần. nội bộ của nó bao gồm thông minh cổng dữ liệu cổng kỹ thuật số và tín hiệu reshaping khuếch đại
cũng bao gồm một bộ dao động nội bộ chính xác và một phần điều khiển dòng điện cố định có thể lập trình điện áp, đạt được hiệu ứng màu sắc nhất quán cao.truyền liên tục điểm ngắt tín hiệuBất kỳ lỗi pixel nào cũng không ảnh hưởng đến việc truyền tín hiệu.
Các giao thức truyền dữ liệu sử dụng một chế độ giao tiếp NZR. Sau khi thiết lập lại nguồn hoạt động của pixel, cổng DIN nhận
dữ liệu từ bộ điều khiển, pixel đầu tiên thu thập dữ liệu ban đầu 24 bit sau đó được gửi đến khóa dữ liệu nội bộ, các dữ liệu khác
định hình lại bởi các tín hiệu nội bộ định hình lại mạch khuếch đại được gửi đến các pixel cascade tiếp theo thông qua cổng DO.
mỗi pixel, tín hiệu giảm 24bit. mỗi pixel áp dụng công nghệ truyền tự động, làm cho
các số chuỗi pixel không giới hạn trong việc truyền tín hiệu, chỉ liên quan đến tốc độ truyền tín hiệu.Tần số khung hình thấp và không có Flicker xuất hiện trong Camera Video HD. Thời gian thiết lập lại> 280μs, nó sẽ không gây ra thiết lập lại sai trong khi gián đoạn, nó hỗ trợ tần số thấp hơn và MCU rẻ tiền.

Chức năng PIN

Năng lượng tối đa tuyệt đối (TA=25°C, Vcc=5V, VSS=0V)

Đặc điểm LED

Bao bì và giao hàng
1. tên sản phẩm:ws2813 RGB 5050 SMd 5V Led CHip 5V điện áp hoạt động
2. 1000pcs / cuộn

Cảng: Shenzhen
